StarLink è un servizio di connettività a larga banda basato su una costellazione di satelliti ad orbita bassa (LEO).

1920 starlinkillustrationCon la messa in orbita di migliaia di microsatelliti (12.000 entro il prossimo decennio) la costellazione StarLink dell’operatore privato SpaceX si sta proponendo (al 2021) come uno dei maggiori sistemi per la connettività a larga banda. I satelliti sono posizionati a circa 550 km di altezza e in virtù delle loro dimensioni e peso (circa 250 kg) possono essere collocati in orbita a decine mediante un unico lancio.

Il sistema StarLink prevede la realizzazione di una rete di satelliti collegati tra loro e con le stazioni terrestri gateway.

Attualmente (2021) i collegamenti avvengono prevalentemente in banda Ku per le utenze e in banda Ka per i gateway.

Il canale comunicativo è gestito con una multiplazione di tipo numerico CDMA.

Le frequenze concesse in licenza per l’operatività della costellazione Starlink a progetto concluso sono:

  • downlink utenza: banda Ku: 10,7 – 12,7 GHz e in futuro banda V: 37,5 – 42,5 GHz
  • uplink utenza: banda Ku: 14,0 – 14,5 GHz evin futuro banda V: 47,2 – 50,2 GHz e 50,4 – 51,4 GHz
  • downlink gateway: banda: Ka 17,8 – 18,6 GHz e 18,8 – 19,3 GHz e banda V: 37,5 – 42,5 GHz
  • uplink gateway: banda Ka: 27,5 – 29,1 GHz e 29,5 – 30,0 GHz e banda V: 47,2 – 50,2 GHz e 50,4 – 51,4 GHz
  • Tracciamento, telemetria e controllo (downlink): 12,15 – 12,25 GHz e 18,55 – 18,60 GHz e 37,5 – 37,75 GHz
  • Tracciamento, telemetria e controllo (uplink): 13,85 – 14,00 GHz e 47,2 – 47,45 GH

 Architettura StarLink

Negli ambiti privi di infrastrutture di rete, la piattaforma satellitare ad orbita bassa (320 - 1300 km) StarLink consente di ottenere una connettività internet con caratteristiche prestazionali più che soddisfacenti.

Il sistema rappresenta attualmente la soluzione più economica e risolutiva a disposizione degli enti e delle organizzazioni di soccorso per accedere in tempo reale ad un efficace mezzo comunicativo in qualsiasi area di intervento (terrestre o marittima) e indipendentemente dalle condizioni di criticità ambientale.

Il kit utente è costituito da una antenna rettangolare, di dimensioni e peso contenuti (50 x 30 cm - 4,5 kg), da un router wifi e da accessori quali una base metallica e un cavo Ethernet lungo 23 m cablato con connettori stagni propietari.

L'attivazione del sistema risulta semplice e non richiede particolari competenze tecniche.

collegamento

Starlink è una piattaforma satellitare costituita attualmente da 3.500 microsatelliti (12.000 a progetto finito) per l'accesso globale alla connettività internet. L'altezza orbitale di 550 km consente collegamenti con latenze dell'ordine dei 30 - 40 ms, di poco superiori o equiparabili alla connettività terrestre, con valori medi del data rate comprese tra i 50 e i 200 Mbps.

L'antenna del terminale utente è del tipo phased array, ovvero un sistema di elementi multipli in cui la direzione finale di radiazione viene gestita elettronicamente, escludendo in tal modo la necessità di una continua rotazione meccanica verso i satelliti orbitanti. All'interno sono presenti anche ulteriori circuiti, tra questi la parte ricetrasmittente del sistema (frequenze uplink 14.0-14.5 GHz e downlink 10.7-12.7), il GPS, il modem e la motorizzazione.

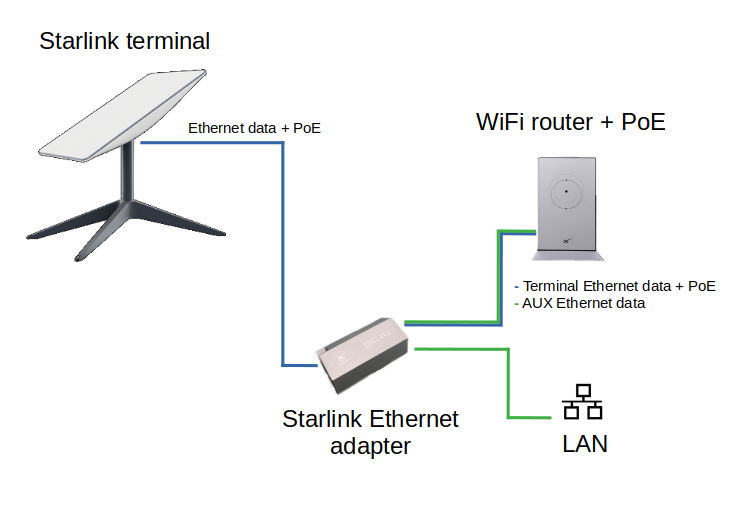

Il router Starlink incorpora un doppio access point wifi (2,4 e 5 GHz) e un alimentatore a 48 Vdc. La porta WAN del router contiene quindi anche la tensione PoE di alimentazione dell'antenna, che viene collegata per mezzo di un cavo LAN STP CAT5e con cablaggio non standard. La sola connessione wifi prevista nel router, può essere integrata con una porta Ethernet mediante l'impiego di una interfaccia opzionale.





 starlink router2 block diagramIl terminale utente Starlink risulta estremamente semplice da avviare e non richiede particolari competenze tecniche. Fornita l'alimentazione elettrica al router, il sistema acquisisce la posizione GPS e dispone automaticamente l'antenna verso la porzione di cielo con maggior servizio satellitere. La gestione del terminale avviene per mezzo della apposita APP installata su uno smartphone da collegare via wifi al router.
